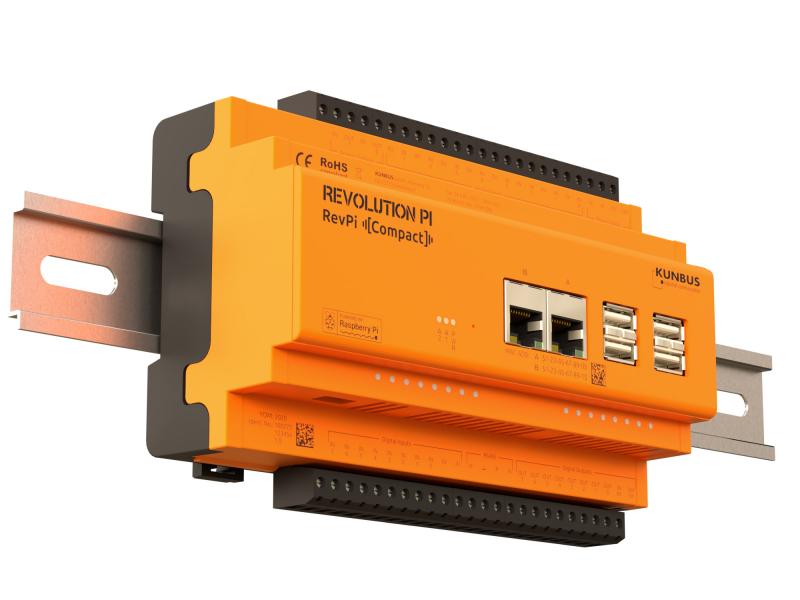

RevPi Compact
Revolution Pi, en industriell version av Raspberry Pi
Revolution Pi består av kärnan från en Raspberry Pi med alla dess fördelar, monterat i en produkt med
kapsling, portar, strömförsörjning mm som gör att den uppfyller industriella krav.
RevPi levereras med en anpassad version av Rasbian som operativsystem som har en realtidsuppdatering av
Kernel med en 24 timmars buffering av tiden som ger en stabilitet och kontroll för kritiska schemalagda händelser
utan att för den skulle begränsa den öppna plattformen som Raspberry Pi ger.
Protokoll som MQTT och OPC UA stöds för att kunna skicka data direkt till molntjänster och du skapar enkelt
applikationer bland annat i Node-RED, Phyton eller direct i C.
| Specifications | |
|---|---|
| Processor | Broadcom BCM2837B0 with quad-core ARM Cortex-A53 |
| Clock rate | 1.2 GHz |
| RAM | 1 GB |
| eMMC flash memory | 8 GB |
| EERAM persistent memory | 2 kB |
| Power supply | typ. 24 V DC (10.8 … 28.8 V DC) |
| Max. power consumption | 20 W (incl. 10 W USB) |
| Housing type | DIN rail housing (for DIN rail version EN 50022) |
| Housing material | Polycarbonate |
| Dimensions (H x W x D) | 90 x 160.6 x 58 mm |
| Weight | approx. 290 g |
| Protection class | IP20 |
| Operating temperature | -20 °C…+55 °C |
| Storage temperature | -40 °C…+85 °C |
| Humidity | 93 % (non-condensing) |
| EMC interference emission | according to EN 61000-6-4 |
| EMC immunity | according to EN 61000-6-2 |
| CE, RoHS conformity | Yes |
| Interfaces |
|---|
| 2 x RJ45 10/100 Ethernet (using separate MAC adresses) |
| 4 x USB A (total current draw from all sockets max. 2 A) |
| 1 x HDMI socket |
| 1 x Micro-USB (solely for image transfer to eMMC) |
| 1 x RS485 max. 500 kbps, termination switchable by software (not galvanically isolated) |
| 8 x digital Inputs Input threshold: At 24 V DC compatible to type I and III sensors according to EN 61131-2 |
| 8 x digital Outputs High-side with 10 k pull-down resistor, short-circuit proof (internal temperature switch-off), potential separation system/digital outputs. Maximum current load: Per output: 500 mA @ 24 V DC (resistive load!). Sum of all outputs: max. 2 A @ 24 V DC (resistive load!) |
| 8 x analog Inputs 0-10 V DC, single ended, 16 Bit at piControl, 21 Bit raw value, software switchable current source 2.5 mA |
| 2 x analog Outputs 0-10 V, short-circuit proof, protection against backfeeding, 8-bit resolution, 1 % accuracy, max. current load 10 mA (10 V DC @ 1 k) |
