Akustisk kamera för läcksökning & el-inspektion - SONASCREEN

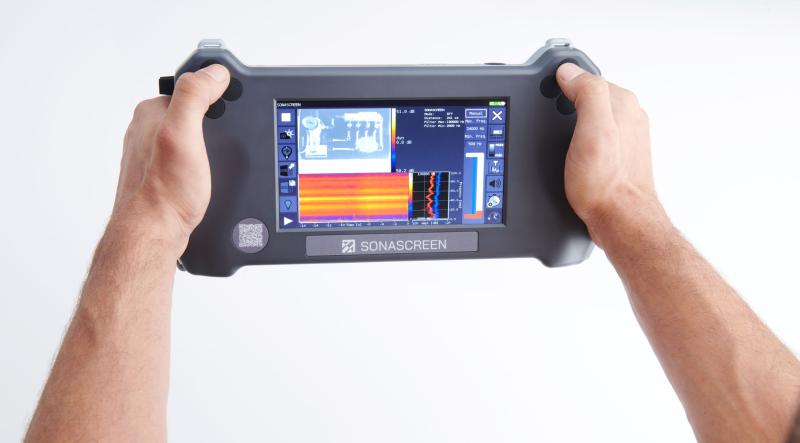

Den handhållna akustiska kameran SONASCREEN genererar akustiska bilder från både det hörbara och ultraljudsfrekvensområdet. Enheten lokaliserar ljudkällor i realtid och visar resultaten direkt på skärmen. Dessutom ger kameran hörbar feedback genom industriella hörlurar. SONASCREEN gör ultraljud synligt och hörbart.

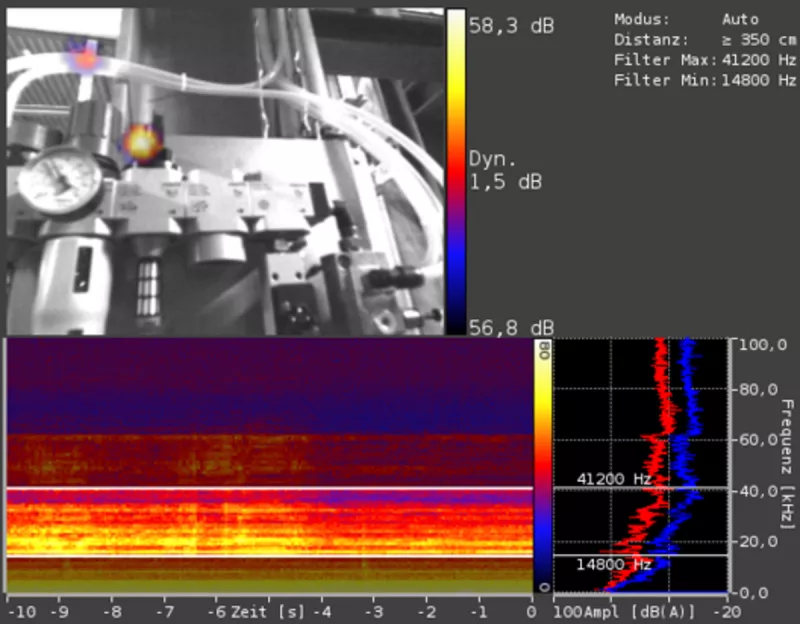

• Läcksökning i trycklufts-, vacuum- och gasdistributionssystem med klassificering av läckor.
• Detektera elektriska urladdningar i installationer, kraftstationer, kraftledningar, etc. för att hitta skador på isolering.

Vår akustiska kamera använder strålformning för att lokalisera ljudkällor och visualiserar komplex akustisk information i färg som ett akustiskt foto eller akustisk video. Tack vare den intuitiva hanteringen samt förkonfigurerade inställningar (t.ex. för läcksökning) kan även oerfarna användare utvärdera resultaten på ett korrekt sätt..

Vi reser återkommande runt och demonstrerar ultraljudsinstrumenten från Sonotec, kontakta oss på info@acandia.se eller 08-52224030 för att boka in en demo när vi passerar dina trakter nästa gång.

Egenskaper:

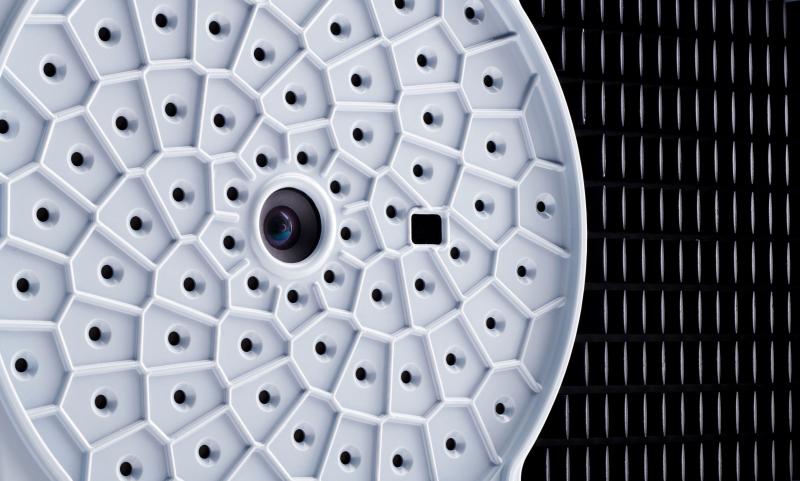

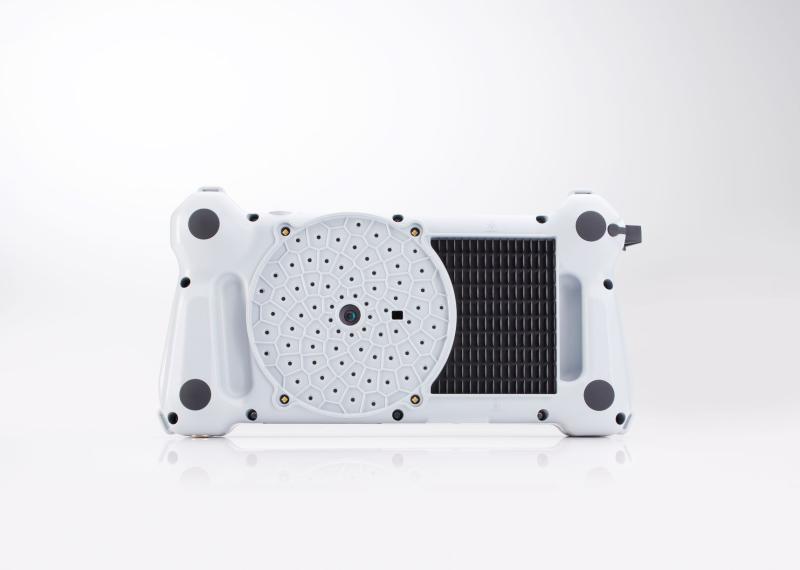

• 72 förseglade mikrofoner (spiral array) för användning i industriell miljö.

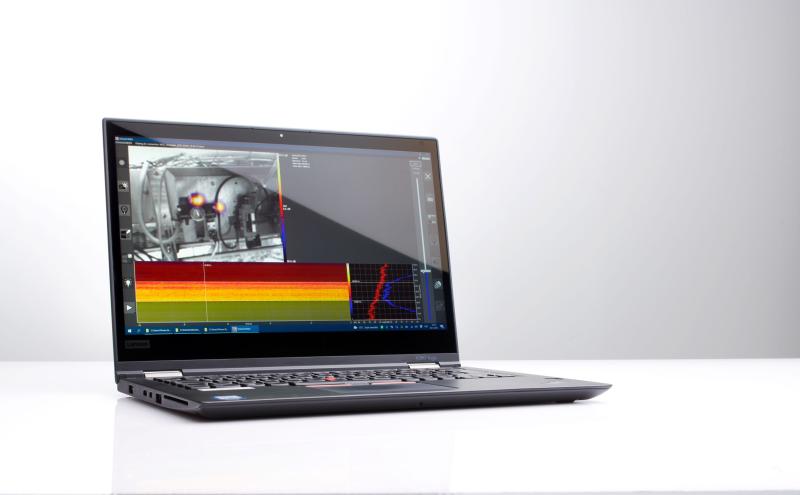

• Integrerad programvara för datainsamling och analys
• Visning av akustiska resultat i realtid vid 100 fps
• Brett frekvensområde: Upp till 100 kHz för detektering av hörbart ljud och ultraljud
• Akustisk återkoppling via industriella hörlurar
• Handhållen enhet med kapslingsklass IP54
• 8 konfigurerbara knappar för snabb kontroll
• Integrerade LED-lampor
• Låg vikt och liten storlek

Specifikationer:

• Mått: 31 x 16 x 5,5 cm
• Vikt: 1,5 kg
• Kapslingsklass IP54
• Användning: En- eller tvåhandshantering
• Batterilivslängd: ~ 3,5 h; fulladdad på 1,5 timme
• Knappar: 8 konfigurerbara + på/av
• Omgivningstemperatur: -20 °C till 50 °C
• Laddningstemperatur: 0 °C till 45 °C
• Förvaringstemperatur: -30°C till 60°C
• Display: 7 tum / 15,5 x 8,6 cm
• Upplösning: 800 x 480 px
• Touch: 10 fingrar kapacitiv beröring
• Processor: ARM A53 4x1,2 GHz med 1 GB RAM
• Internminne: 32 GB
• Operativsystem: Linux för ARM
• Mikrofoner: 72 digitala MEMS
• Frekvensområde: 1 Hz till 100 kHz
• Samplingshastighet: 200 kHz
• Ljudtryck: Max. 120 dB
• Upplösning: 24 bitar
• Detektionsräckvidd: Upp till 150 m
• Kamera: Digital
• Upplösning: 320x240 (50fps) eller 640x480 (16fps)
• Belysning: 4 x LED
• Bländarvinkel: 70° (FoV horisontell)
• Slutare: Global slutare
• Batteri: Li-ion uppladdningsbart batteri (48 Wh)
• Ingång: 19V med nätadapter
• Smart Hantering: samtidig laddning och arbete

Sonascreen Grundset består av:

• Sonascreen akustisk kamera med:
  - Mätområde: 1 Hz-100 kHz
  - 72 Mikrofoner MEMS (200 kHz sampling, 24 bitars upplösning)
  - 7" touchscreen
  - 4 st LED-lampor för belysning
  - Integrerad datainsamling
  - Laddningsbart Li-Ion batteri
  - USB för dataexport
  - Ethernetport
  - Anslutning för hörlurar
• Programvara för lokalisering av ljudkällor
• Peltor hörlurar med dämpning (SNR) 26 dB, inkl. utbytbar kabel och 2 AAA-batterier.
• Transportväska
• Nätadapter
• Dokumentation

Kontakta oss gärna för mer information eller offert.
